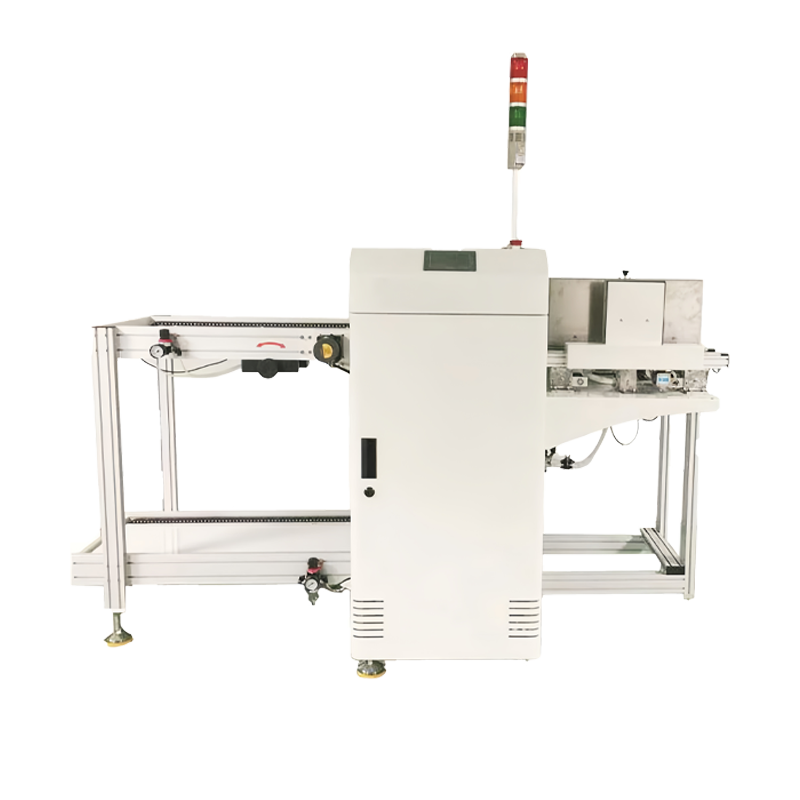

250 疊送一體機

1、外型尺寸:L1700*W780*H1200±30mm

2、專用鋁型材導軌及專用千鳥型塑膠鏈條

3、90W剎車馬達驅動采用滾珠絲桿使Magazine步進升降

4、料箱傳輸馬達采用15W定速臺產馬達

5、氣動夾件結構

6、Magazine規格為L355*W320*565mm

7、PCB最大規格為L330*W250mm

8、皮帶輸送采用步進電機

9、跌板動作零件采用鋁合金制作

10、輸送皮帶采用7㎜扁皮帶

11、氣缸+電磁閥組合推跌PCB板

12、方向: 左至右

13、升降平臺節距選擇為10，20，30，40

14、傳輸高度H=920±30

15、PLC 可編程控制器控制

16、具有自動上板及跌板功能

17、操作控制面板為顯控真彩觸摸屏；

18、氣動元件（推板氣缸位置用絲桿調節）

19、電源：220V 50HZ

20、氣源：0.4-0.6MPa

21、滿載儲板數量：50PCS

22、電控箱一套
